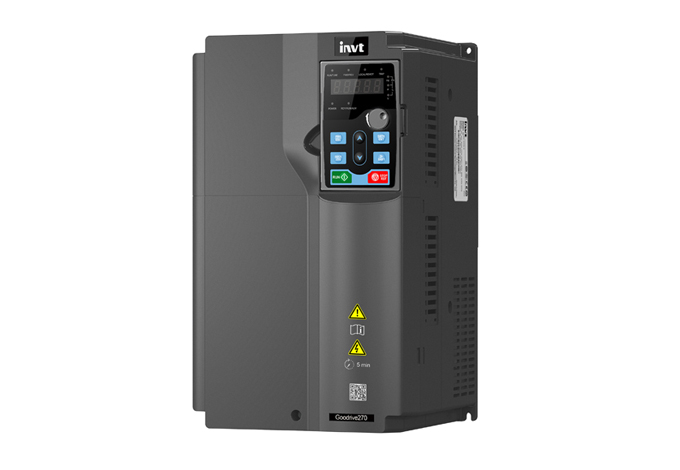

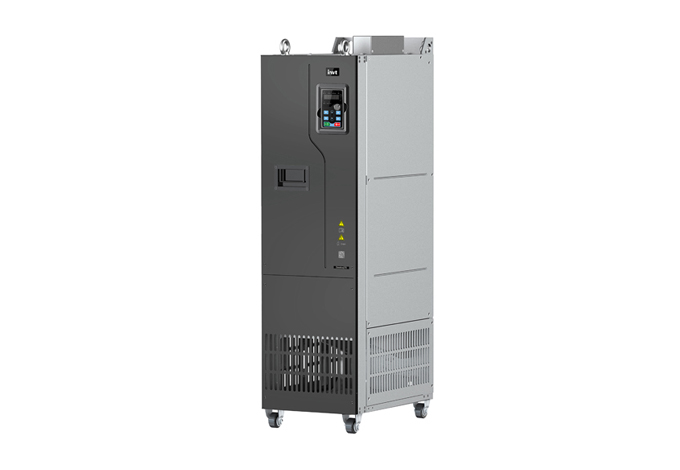

Преобразователи частоты (ПЧ) серии GD270 является оптимизированным ПЧ специально разработанными для применения с квадратичными нагрузками такими как вентиляторы и насосы. Простой и удобный в использовании, ПЧ может приводить в действие вентиляторы и насосы в системах очистки сточных вод, кондиционирования воздуха, химической, металлургической, электроэнергетической и других отраслях промышленности. ПЧ серии GD270 может приводить в действие как синхронные двигатели, так и асинхронные двигатели в различных сложных условиях работы. Кроме того, в ПЧ встроены различные макросы приложений для вентиляторов и насосов, такие как PID-регулирование, управление несколькими насосами, подача воды под постоянным давлением, что эффективно избавляет инженеров от трудностей при наладке.
В ПЧ используется независимая конструкция воздушного канала и утолщенное покрытие печатных плат, что помогает адаптироваться к агрессивным средам, обеспечивает длительную и надежную работу и снижает затраты на техническое обслуживание. ПЧ также поддерживает дополнительные шины связи, такие как CANopen и PROFINET, обеспечивая лучшую совместимость с промышленными системами управления. Внутренняя конструкция ПЧ обладает превосходными характеристиками электромагнитной совместимости для обеспечения стабильной работы в сложных электромагнитных условиях.
Технические характеристики
• Мощность моторов: 1,5…500 кВт
• Напряжение: 380…480 В (3 фазы)
• Входной ток: 5…800 А
• Выходной ток: 3,7…860 А
• Входная частота: 50/60 Гц
• Тип управления: векторный
• Перегрузочная способность: 110% в течении 1 мин
• Глубина регулирования: 1:200
• Дискретные входы: 5 шт.
• Транзисторный выход с открытым коллектором: 1 шт.
• Релейные выходы: 2 шт.
• Аналоговые входы: 1 канал (0...10 В/0...20 мА), 1 канал (-10…+10 В)
• Аналоговые выходы: 1 канал (0...10 В/0...20 мА)
• 2 встроенных ПИД-регулятора
• Общее количество подключаемых насосов – 8 шт.
• Логический контроллер PLC
• Автоматическая адаптация двигателя
• Мультизонное регулирование
• Встроенные настройки для вентиляторов и насосов
• Режим «подхвата», вращающего двигателя
• Интерфейсы RS485: Modbus RTU – стандартно, Profibus DP, Profinet, CANopen – опция
• Съёмная выносная панель управления от 30 кВт
• Встроенный DC-дроссель в звене постоянного тока
• Многофункциональная защита электродвигателя
• Специальное программное обеспечение.
