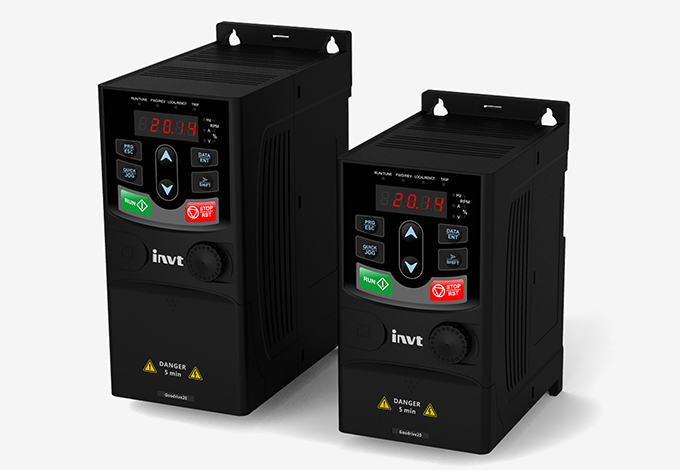

Преобразователи частоты (ПЧ) серии GD20 представляют собой общепромышленную серию и применяются в различных областях промышленности: пищевом оборудовании, текстильных машинах, деревообработки, конвейерных, насосных и вентиляционных установках и во многих других сферах. ПЧ поддерживают векторное управление без обратной связи и функцию автоматической настройки двигателя, что значительно облегчает и упрощает его настройку и позволяет без проблем запускать двигатель на минимальной частоте 0,5 Гц.
ПЧ серии GD20 имеют модели с мощностью от 0,4 кВт до 110 кВт, поддерживают автоматическое регулирование входного напряжения, что обеспечивает стабильную и бесперебойную работу двигателя при скачках напряжения в сети. Преимуществами ПЧ серии GD20 является поддержка нескольких режимов торможения: реостатное торможение, торможение постоянным током, торможение коротким замыканием, динамическое торможение с самовозбуждением.

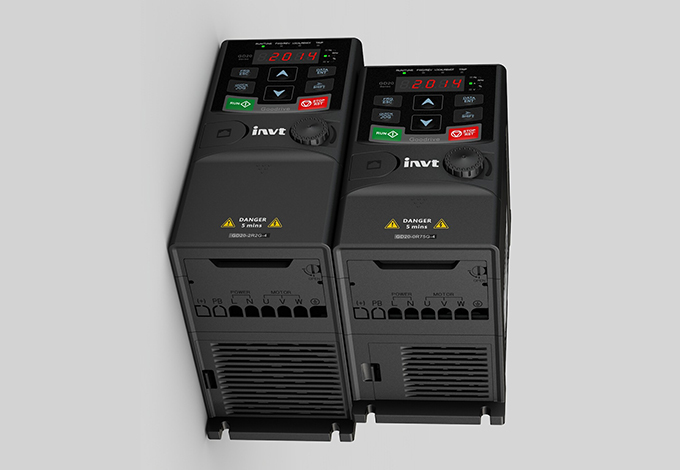

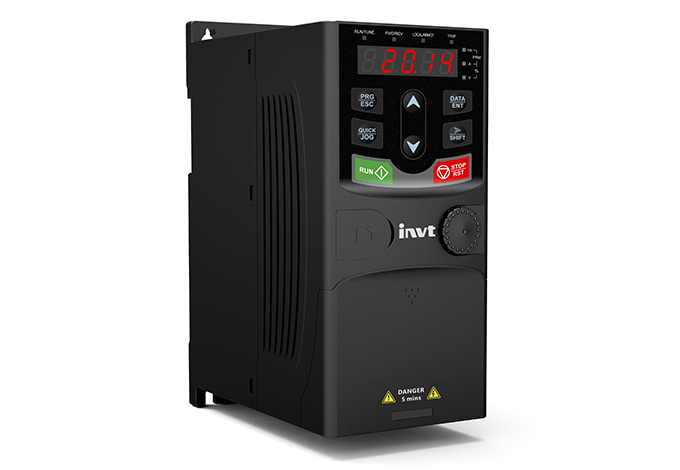

Панель управления в ПЧ серии GD20 идет встроенная в моделях до 15 кВт включительно. Модели с мощностью 18,5 кВт и выше имеют выносную панель управления, которую можно вынести на расстояние до 200 м. Также к ПЧ со встроенной панелью управления возможно подключить дополнительную выносную панель с поддержкой загрузки/выгрузки параметров и выбором языка интерфейса. Модели с мощностью до 2,2 кВт имеют малые габаритные размеры и крепление на DIN рейку, что позволяет устанавливать их параллельно и максимально быстро. Также ПЧ этой серии имеют сертификацию по стандартам IEC и CE.
Технические характеристики
• Мощность моторов: 0,4…110 кВт
• Напряжение: 220…240 В (1 фаза/3 фазы), 380…440 В (3 фазы)
• Входной ток: 3,7…201 А
• Выходной ток: 2,5…215 А
• Входная частота: 50/60 Гц
• Тип управления: скалярный, векторный
• Перегрузочная способность: 150% в течении 1 мин, 180% - 10 сек, 200% - 1 сек
• Глубина регулирования: 1:100
• Дискретные входы: 4 шт.
• Транзисторный выход с открытым коллектором: 2 шт.
• Релейные выходы: 2 шт.
• Аналоговые входы: 1 канал (0...10 В/0...20 мА), 1 канал (-10…+10 В)
• Аналоговые выходы: 1 канал (0...10 В/0...20 мА)
• Автоматическое регулирование напряжения
• Встроенный ПИД-регулятор
• Встроенный порт RS-485: поддержка стандартных Modbus RTU
• Многофункциональная клавиатура – быстрый доступ ко всем параметрам пользователя
• Температура окружающей среды: -10…+50°C
• Развитая система защиты (более 10 защитных функций)
• Степень защиты: IP20
• Встроенный DC-дроссель для мощности от 18,5 кВт
• Встроенный EMC фильтр уровня С3 для мощности от 4 кВт

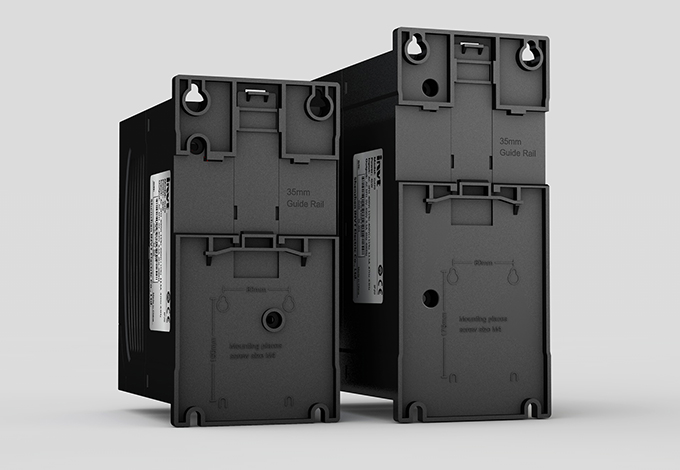

• Монтаж на DIN-рейку преобразователей мощностью до 2,2 кВт
