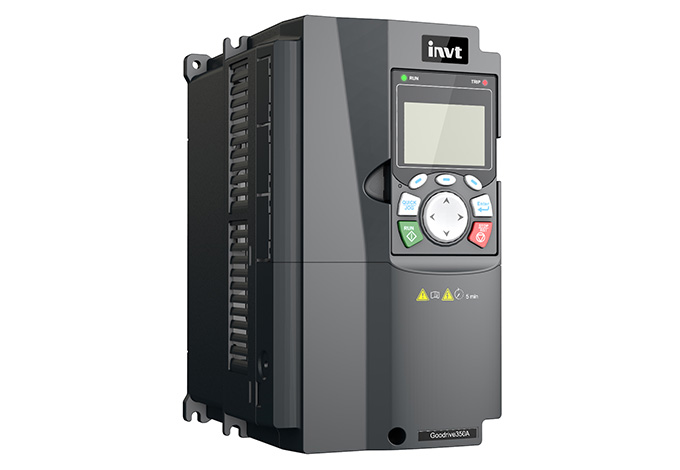

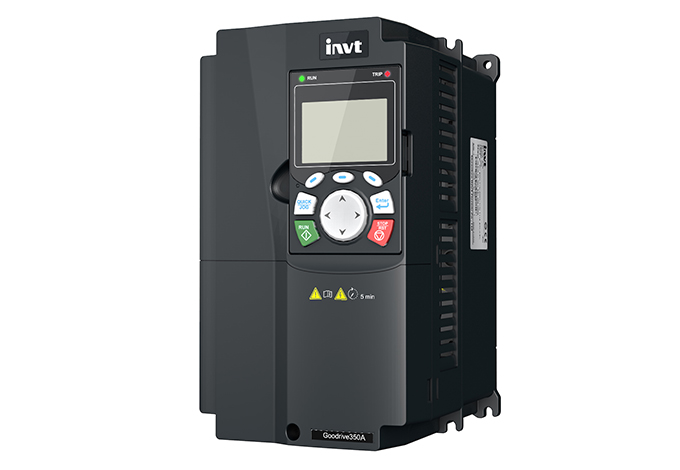

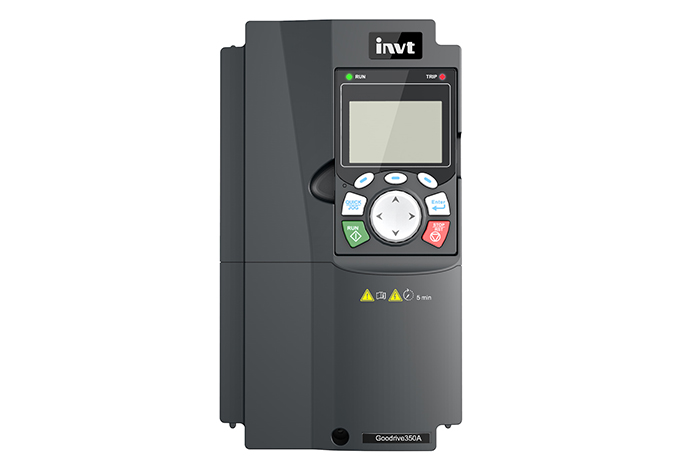

Преобразователи частоты (ПЧ) серии GD350A – это универсальные, высокопроизводительные, многоцелевые ПЧ векторного управления, для управления асинхронными двигателями и синхронными двигателями с постоянными магнитами в разомкнутом и замкнутом контурах. Применение самого усовершенствованного бездатчикового вектора скорости и системы управления DSP, позволяет нашим продуктам улучшить надежность, адаптацию к среде применения. Это позволяет применять ПЧ с более оптимизированными функциями, более гибкими приложениями и с более устойчивой производительностью в различных отраслях промышленности.
Для того, чтобы удовлетворить требования клиентов, ПЧ серии GD350A обеспечивает возможность подключения различных плат расширения, включая программируемые платы расширения, PG-платы, платы связи и платы расширения I/O для достижения различных функций по мере необходимости. Плата PG поддерживает различные энкодеры, такие как инкрементальные энкодеры и энкодеры резольверного типа, кроме того, она также поддерживает опорный импульс и выход с частотным разделением. Плата PG использует технологию цифрового фильтра для улучшения характеристик ЭМС и обеспечения стабильной передачи сигнала датчика на большое расстояние. Она оснащена функцией автономного обнаружения энкодера для предотвращения воздействия системных сбоев.
ПЧ серии GD350A поддерживает несколько видов популярных режимов связи для реализации сложных системных решений. Он может быть подключен к интернету с помощью дополнительной платы беспроводной связи, с помощью которой пользователи могут отслеживать состояние ПЧ в любом месте в любое время с помощью мобильного приложения. В ПЧ серии GD350A используется конструкция с высокой удельной мощностью. В некоторых диапазонах мощности имеется встроенный реактор постоянного тока и тормозной блок для экономии места при установке. Благодаря общей конструкции ЭМС, он может удовлетворить требования к низкому шуму и низким электромагнитным помехам, чтобы справляться со сложными сетями, температурой, влажностью и пылью, что значительно повышает надежность продукта.
Технические характеристики
• Мощность моторов: 1,5…500 кВт
• Напряжение: 380…440 В (3 фазы)
• Входной ток: 5…890 А
• Выходной ток: 3,7…860 А
• Входная частота: 50/60 Гц
• Тип управления: скалярный, векторный
• Перегрузочная способность при постоянном моменте: 150% в течении 1 мин, 180% - 10 сек, 200% - 1 сек
• Перегрузочная способность при переменном моменте: 120% в течение 1 мин
• Глубина регулирования: 1:100
• Дискретные входы: 4 шт.
• Транзисторный выход с открытым коллектором: 2 шт.
• Релейные выходы: 2 шт.
• Аналоговые входы: 2 канала (0...10 В/0...20 мА)
• Аналоговые выходы: 1 канал (0...10 В/0...20 мА)
• Автоматическое регулирование напряжения
• Встроенный ПИД-регулятор
• Встроенный порт RS-485: поддержка стандартных Modbus RTU
• Многофункциональная клавиатура – быстрый доступ ко всем параметрам пользователя
• Температура окружающей среды: -10…+50°C
• Развитая система защиты (более 30 защитных функций)
• Степень защиты: IP20
• Встроенный EMC фильтр уровня C3
