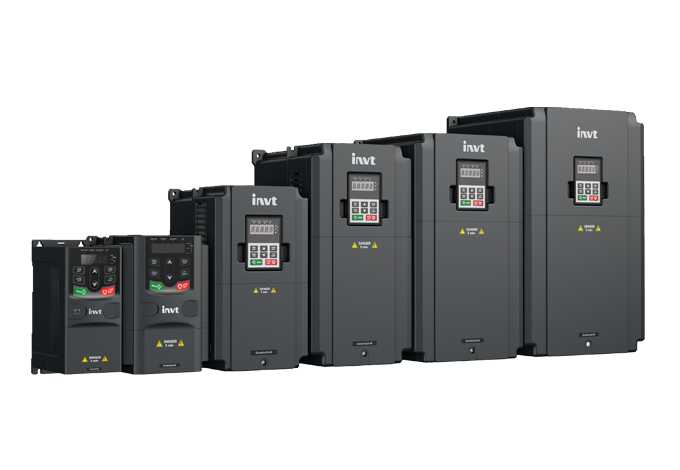

Серия GD20-09 – это специальные частотно-регулируемые приводы, разработанные компанией INVT на основе характеристик нагрузки и требований к управлению электрическими подъемниками, малотоннажными козловыми или мостовыми кранами, которые объединяют логику торможения, ориентированную на грузоподъемные машины, и логику управления коническими двигателями. Привод имеет функции, ориентированные на подъемники, такие как проверка крутящего момента, обратная связь тормоза, определение нулевого положения, ограничение диапазона, защита от перегрузки, повышение скорости при малой нагрузке, защита двигателя от перегрева и так далее.
Приводы серии GD20-09 имеют компактную конструкцию и размер. Все серии приводов имеют встроенные тормозные блоки, что позволяет экономить монтажное место. В некоторых диапазонах мощности приводы имеют встроенные реакторы постоянного тока, что повышает эффективность. Приводы могут удовлетворять требованиям низкого уровня шума и низкого уровня электромагнитных помех при разработке устройств с общей ЭМС. Кроме того, приводы могут выдерживать сложные условия работы в сети, температуры, влажности и пыли, что значительно повышает надежность изделия.
Технические характеристики
• Мощность моторов: 0,75…37 кВт
• Напряжение питания: 380…440 В (3 фазы)
• Входной ток: 3,4…80 А
• Выходной ток: 2,5…75 А
• Методы управления: векторный бессенсорный (SVC)
• Диапазон настройки скорости: 1:200 (SVC)
• Точность настройки скорости: 0,2% (SVC)
• Допустимые уровни перегрузки: 120% - 1 мин, 170% - 10 сек
• Степень защиты корпуса: IP20
• Диапазон рабочих температур: -10…+50°C
