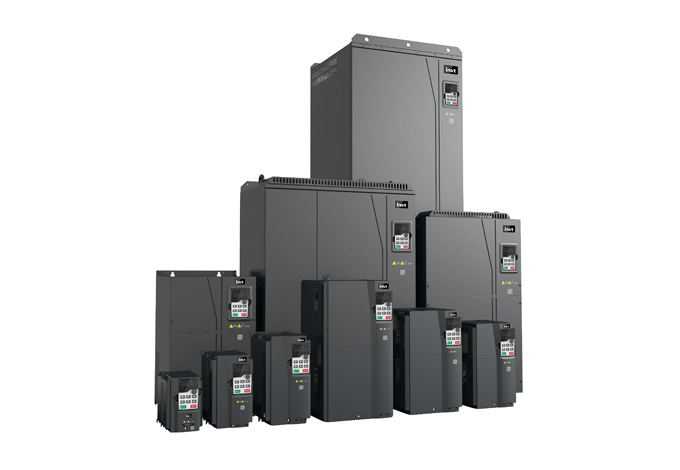

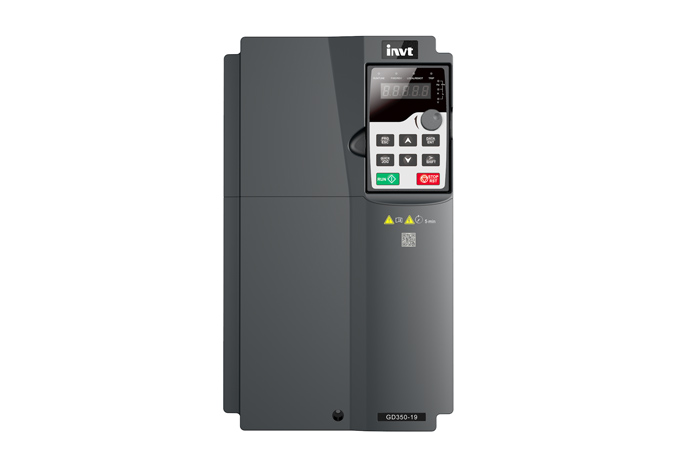

Серия GD350-19 – это поколение преобразователей частоты, разработанное для крановых применений. Использование передовых технологий управления позволило реализовать эффективные функции управления и комплексную защиту безопасности с гибкими возможностями расширения для подъемной промышленности. Он может широко применяться для различных кранов в различных отраслях промышленности. Преобразователь включает в себя такие параметры, как часы реального времени, функцию управления механическим тормозом, удержания груза, контроль обрыва троса, защита от перегрузки, функцию антираскачки, режим ведущий-ведомый, три набора параметров двигателя, платы для подключения энкодеров, платы протоколов связи, платы ввода-вывода и т. д.
Преобразователь частоты GD350-19 ориентирован на применение в электроприводах, где требуется высокая динамика, контроль скорости и момента, управление моментом на валу двигателя. Это прежде всего лебёдки, тельферы, подъёмные краны, скиповые подъёмники и другое аналогичное оборудование. Реализованный в нём замкнутый векторный алгоритм управления с датчиком обратной связи по скорости обеспечивает непревзойдённую точность в установившихся режимах, большой диапазон регулирования, феноменальную перегрузочную способность, прекрасные динамические характеристики на переходных режимах. Встроенная функция энергосбережения существенно уменьшает потребление электроэнергии при работе в режиме ПИД-регулирования. Преобразователь имеет большой набор аналоговых и дискретных входов/выходов. Простота программирования, развитая система защиты преобразователя частоты и двигателя, встроенный фильтр ЭМС, наличие внешних интерфейсов позволяют использовать GD350-19 в самых разнообразных приложениях.
Технические характеристики
• Мощность: 1,5…500 кВт
• Напряжение питания: 380…440 В (3 фазы), 520…690 В (3 фазы)
• Входной ток: 5…890 А
• Выходной ток: 3,7…860 А
• Выходная частота: 0…150 Гц
• Степень защиты корпуса: IP20
• Перегрузочная способность: 150% в течение 1 мин, 180% в течение 10 сек, 200% в течение 1 сек
• Перегрузочная способность при старте: 200%
• Алгоритмы управления: векторный бессенсорный (SVC), векторный с обратной связью (FVC)
• Встроенный ПИД регулятор с автонастройкой
• Встроенный логический контроллер
• Безопасное отключение момента, режим STO
• Управление асинхронными и синхронными двигателями
• Автоматическая адаптация двигателя
• Идентификация начального угла положения синхронного двигателя
• Встроенные настройки для приводов кранов
• Режим подхвата
• Входы: 4 цифровых, 2 высокочастотных, 2 аналоговых
• Выходы: 1 цифровой, 1 высокочастотный, 1 аналоговый, 2 релейных
• Различные интерфейсы связи
• Съёмная выносная панель управления
• Встроенный ЭМС фильтр класса С3
• Входной дроссель
• Встроенный фильтр гармоник в звене постоянного тока
• Многофункциональная защита электродвигателя
• Специальное программное обеспечение
