Высоковольтные приводы переменного тока серии GD5000-L-03 служат для организации работы с асинхронными и синхронными электродвигателями высокой мощности в широком спектре отраслей промышленности. В качестве метода управления моторами используется скалярный и векторный режимы работы (бессенсорный и с обратной связью). Это многофункциональные и высокопроизводительные устройства с большими возможностями для адаптации к конкретным производственным задачам и условиям.

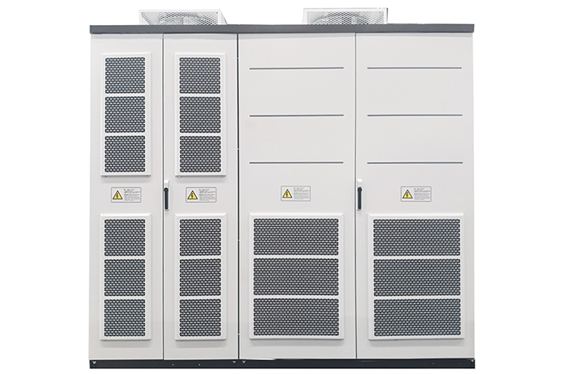

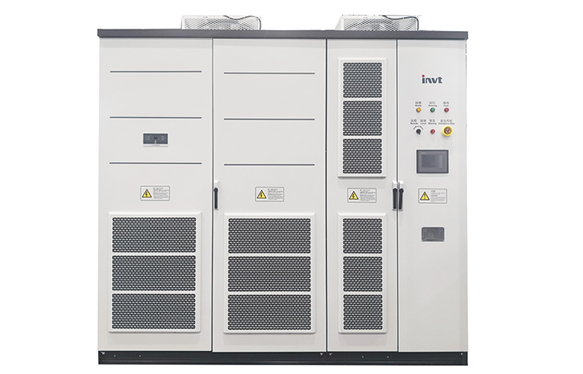

Компактный дизайн (на 40% меньше стандартного) в формате одного шкафа, в котором размещаются все силовые компоненты, контрольный блок и трансформатор. Инструменты управления данной линейки включают автонастройку параметров, защиту от скачка напряжения при потере скорости, торможение магнитным потоком, автоматическую стабилизацию напряжения, диагностику неисправностей, защитные и другие функции. Сенсорный экран на панели управления, для организации связи используется интерфейс Modbus RTU, по запросу доступны также Profibus DP и Ethernet.
Технические характеристики
• Мощность моторов: 160…1400 кВт
• Напряжение питания: 2,3…10 кВ (3 фазы)
• Выходной ток: 29…100 А
• Методы управления: скалярное (U/f), векторное бессенсорное (SVC), векторное с обратной связью (FVC)
• Диапазон настройки скорости: 1:50 (U/f), 1:100 (SVC), 1:200 (FVC)
• Точность настройки скорости: 1% (U/f), 0,4% (SVC), 0,2% (FVC)
• Допустимые уровни перегрузки: 120% - 2 мин, 150% - 5 сек, 200% - срабатывание защиты
• Степень защиты корпуса: IP30 (другие по запросу)
• Диапазон рабочих температур: -5…+40°C
